Обзор:

● Компоненты: GLD20 взрывобезопасный датчик растяжения/сжатия + KXJ24 взрывозащищенный и взрывобезопасный управляющий блок

● Взрывозащита:

   o GLD20: Ex ib I Mb

   o KXJ24: Ex db [ib Mb] I Mb

● Применение:Добыча угля, металлургия, подъемные механизмы, взвешивание на ленточных конвейерах и бункерах, системы испытания на усилие и другие автоматизированные системы мониторинга и управления в горнодобывающей отрасли

● Стандарты:

   o GLD20: Q/YZY101 GLD20 Взрывобезопасный датчик растяжения/сжатия для горнодобывающей промышленности

   o KXJ24: Q/YZY102 KXJ24 Взрывозащищенный и взрывобезопасный управляющий блок для горнодобывающей промышленности

Основные технические характеристики:

GLD20 Взрывобезопасный датчик растяжения/сжатия

● Точность измерений: 1,5 класс

● Номинальная нагрузка:0–198 кН (0–20т)

● Конструкция:S-образная балка, измерение растяжения и сжатия

● Материал:Корпус из легированной стали 40Cr

● Питание:Взрывобезопасное (8–9 В постоянного тока)

● Потребляемый ток: 600 мА

● Рабочая температура: (-10~40)℃

● Степень защиты:IP54 (соответствует GB/T4208)

● Взрывобезопасные параметры:

   o Вход питания: Ui = 11 В, Ii = 0,8 А, Ci = 0 μФ, Li = 0 μГн

   o Порт связи CAN: Uo = 6,0 В, Io = 0,45 А, Co = 50 μФ, Lo = 0,1 мГн

● Примечание:Не может использоваться самостоятельно, должен быть подключен к управляющему блоку KXJ24 через кабель.

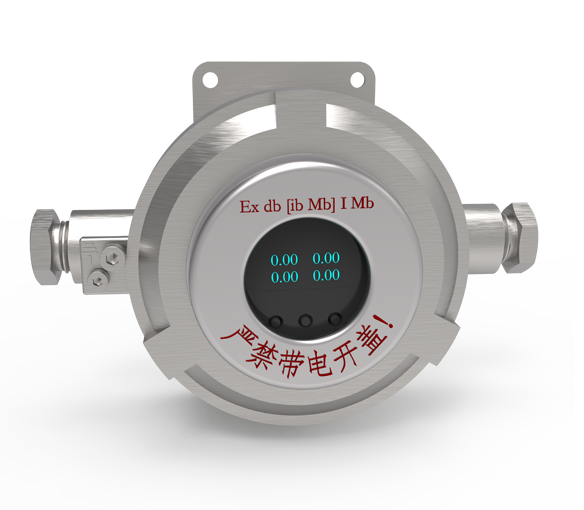

KXJ24 Взрывозащищенный и взрывобезопасный управляющий блок

● Точность измерений:0,25 класс (стандартный диапазон)

● Номинальное напряжение: 24 В постоянного тока

● Рабочая температура: (-20~40)℃

● Выход сигнала:CAN2.0B или RS485

● Потребляемый ток:<600 мА

● Питание датчиков: 600 мА (взрывобезопасное питание)

● Связь с датчиками: CAN2.0B

● Поддерживаемые каналы датчиков:До 8 параллельных подключений

● Степень защиты: IP54 (соответствует GB/T4208)

● Взрывобезопасные параметры:

   o Взрывобезопасный компонент: Um = 26,4 В постоянного тока

   o Выход питания: Uo = 11,0 В, Io = 0,8 А, Co = 30 μФ, Lo = 0,1 мГн

   o Порт связи CAN: Uo = 6,0 В, Io = 0,45 А, Co = 50 μФ, Lo = 0,1 мГн
