1. Обзор продукта

Интеллектуальная взрывозащищённая многопараметрическая система мониторинга, установленная на транспортное средство, серии TMS, представляет собой комплексное интеллектуальное решение для мониторинга, специально разработанное для мобильного оборудования хранения и перевозки жидкостей, включая автоцистерны для нефтепродуктов, транспортные средства для перевозки опасных химических веществ, топливозаправщики и другое специальное оборудование для перевозки жидкостей.

Система состоит из взрывозащищённого многопараметрического датчика и интеллектуального многопараметрического дисплейного блока, установленного на транспортное средство. Она обеспечивает измерение в реальном времени, локальную индикацию, управление аварийной сигнализацией, позиционирование и удалённый мониторинг множества параметров, включая уровень жидкости, температуру, давление, объём жидкости, местоположение транспортного средства и статус перевозки.

В соответствии с различными требованиями применения система предлагает различные конфигурации измерений для удовлетворения потребностей интеллектуального мониторинга различных типов оборудования для хранения и перевозки жидкостей.

(1) Комплексное решение для измерения уровня и температуры жидкости

Комплексное решение для измерения уровня и температуры жидкости использует комбинированную конструкцию, в которой элементы измерения уровня и температуры интегрированы в один датчик. Оно может одновременно собирать данные об уровне и температуре жидкости внутри резервуара и передавать измерительную информацию на интеллектуальный многопараметрический дисплейный блок, установленный на транспортное средство, посредством цифровой связи.

Благодаря компактной конструкции, удобному монтажу и надёжной работе это решение подходит для стандартных автоцистерн, транспортных средств для перевозки топлива и общих применений в хранении и транспортировке жидкостей.

(2) Комплексное решение для измерения уровня, давления и температуры жидкости

Комплексное решение для измерения уровня, давления и температуры жидкости использует многопараметрический датчик, способный одновременно измерять уровень жидкости, внутреннее давление и температуру резервуара.

Путём мониторинга нескольких ключевых параметров транспортируемой среды система предоставляет полную информацию об условиях работы резервуара и повышает безопасность при транспортировке. Это решение подходит для резервуаров под давлением, транспортных средств для перевозки опасных химических веществ и других применений, требующих комплексного мониторинга условий хранения жидкости.

(3) Радиолокационное решение для измерения уровня и температуры жидкости

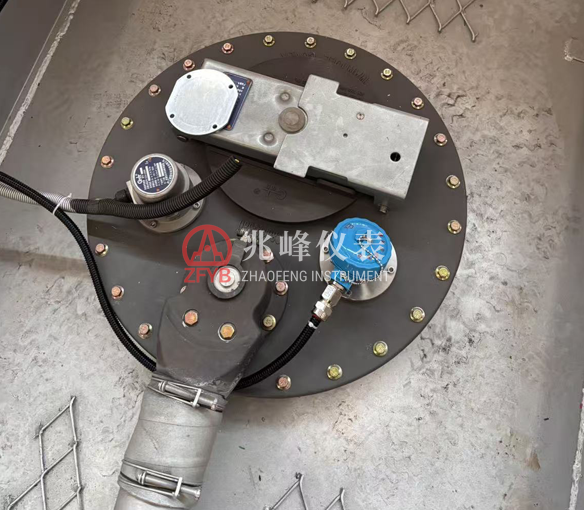

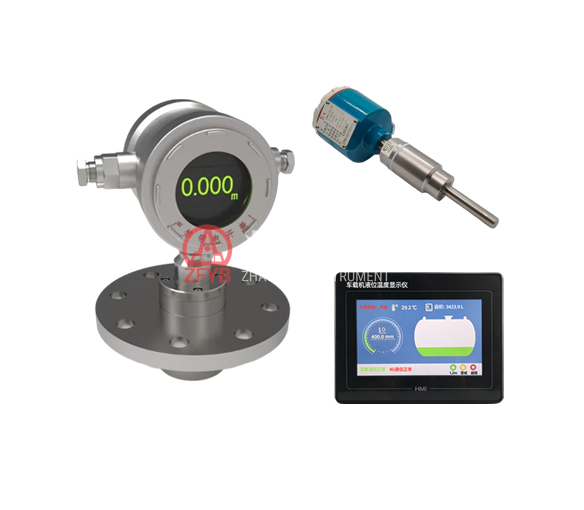

Радиолокационное решение для измерения уровня и температуры жидкости состоит из взрывозащищённого радиолокационного датчика уровня и взрывозащищённого датчика температуры.

Взрывозащищённый радиолокационный датчик уровня использует технологию отражения высокочастотных электромагнитных волн. Измеряя время распространения электромагнитных волн между датчиком и поверхностью жидкости, он обеспечивает бесконтактное измерение уровня жидкости.

Взрывозащищённый датчик температуры использует высокоточный чувствительный элемент температуры для измерения температуры среды в реальном времени.

Не имея механических подвижных частей, это решение отличается стабильными характеристиками измерения, высокой надёжностью и простотой обслуживания. Оно подходит для применений, требующих высокой точности измерений и высокой адаптируемости к сложным условиям эксплуатации.

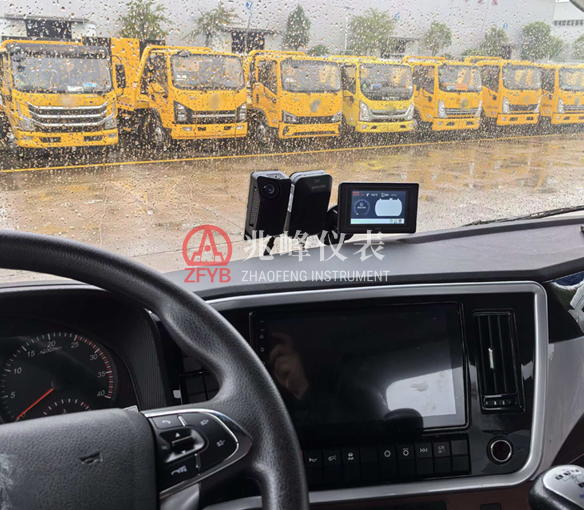

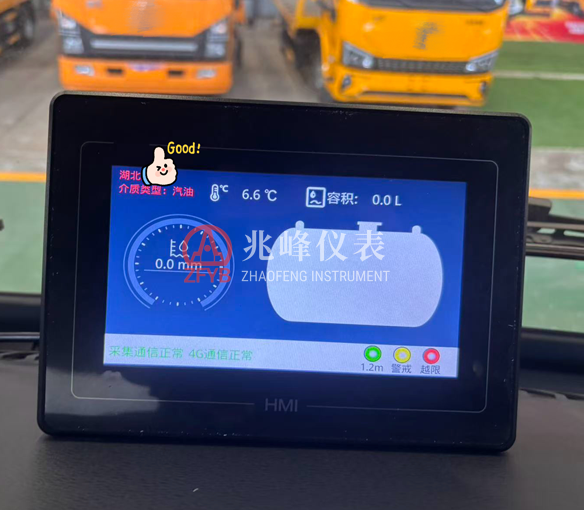

Интеллектуальный многопараметрический дисплейный блок, установленный на транспортное средство, объединяет функции сбора данных, обработки сигналов, отображения параметров, управления аварийной сигнализацией, позиционирования и связи. Система поддерживает несколько интерфейсов связи, включая RS485 и CAN2.0B, и может отображать информацию в реальном времени, такую как уровень жидкости, температура, объём жидкости и рабочее состояние транспортного средства. Благодаря двухрежимному позиционированию BeiDou/GPS и беспроводной связи 4G информация о местоположении транспортного средства, рабочем состоянии и измерительных данных может передаваться на удалённую платформу мониторинга, обеспечивая визуализированное и цифровое управление через мобильные терминалы и компьютеры.

Система использует взрывозащищённую конструкцию с высокой надёжностью, высокой устойчивостью к вибрации и отличной адаптацией к окружающей среде. Она может широко применяться в транспортировке нефтепродуктов, опасных химических веществ, распределении топлива и других сферах мобильного хранения и перевозки жидкостей, эффективно повышая безопасность транспортного мониторинга и возможности интеллектуального управления.

2. Основные технические характеристики

2.1 Взрывозащищённый многопараметрический датчик

2.1.1 Комплексный датчик уровня и температуры жидкости

2.1.2 Комплексный датчик уровня, давления и температуры жидкости

2.1.3 Раздельный многопараметрический датчик

2.1.3.1 Взрывозащищённый радиолокационный датчик уровня

2.1.3.2 Взрывозащищённый датчик температуры

2.2 Интеллектуальный многопараметрический дисплейный блок, установленный на транспортное средство

3. Модель и технические характеристики
