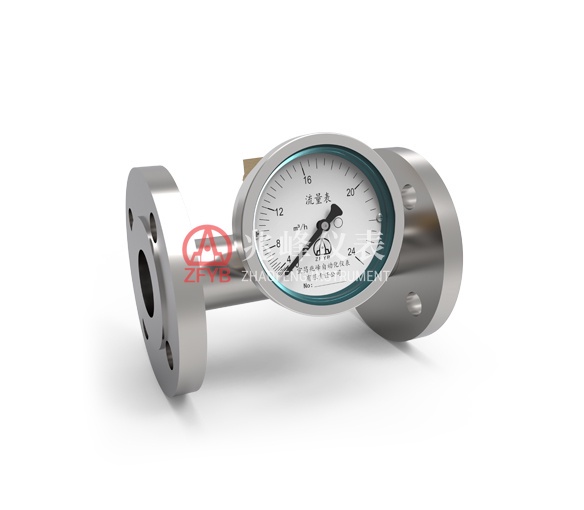

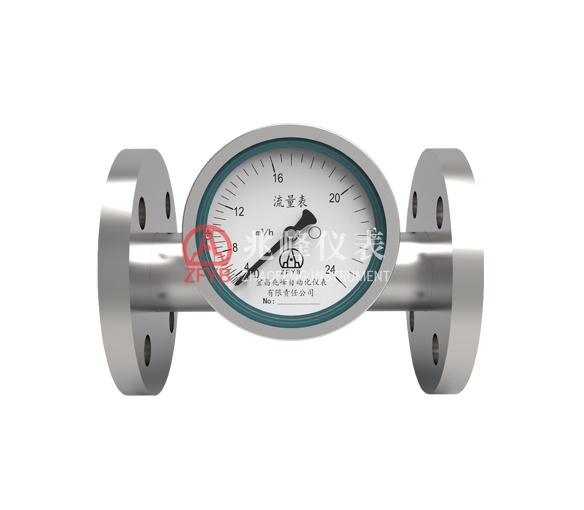

Целевой расходомер серии LBT представляет собой прибор для измерения расхода, работающий на основе принципов гидродинамики. В центре трубопровода расположена гиперболическая целевая пластина. Когда среда проходит по трубопроводу, она воздействует на целевую пластину силой, которая имеет точную зависимость от расхода и плотности среды.

Сила передаётся через соединительный стержень на механизм уравновешивания сил. Крутящий момент уравновешивается трёхопорной торсионной трубкой и преобразуется в механическое перемещение. Затем перемещение усиливается посредством зубчатой передачи, приводя в действие циферблат для непосредственной индикации мгновенного расхода.

Гиперболическая целевая пластина обладает высокой чувствительностью, равномерным распределением усилия, низкой вибрацией и точной зависимостью между приложенной силой и расходом. Прибор имеет компактную и обтекаемую конструкцию без лишних подвижных частей, обеспечивает оперативную и наглядную индикацию, высокую адаптивность и простоту обслуживания.

Прибор оснащён фланцевым соединением и может надёжно работать со средами от жидкостей низкой вязкости до жидкостей средней и высокой вязкости. Он широко применяется для измерения расхода различных сред, включая газы, жидкости и пар.

При работе со средами средней и высокой вязкости вязкость среды может значительно зависеть от температуры окружающей среды. Заводская калибровка выполняется в стандартных условиях окружающей среды. Если фактические условия эксплуатации существенно отличаются от стандартных, прибор можно самостоятельно отрегулировать и компенсировать в соответствии с прилагаемой таблицей температурной компенсации.

Категория продукции: серия приборов для измерения расхода

Основные технические характеристики:

Модель и технические характеристики:

Пример модели: LBT-DN20-(0.8-8)-CL
