Обзор продукта

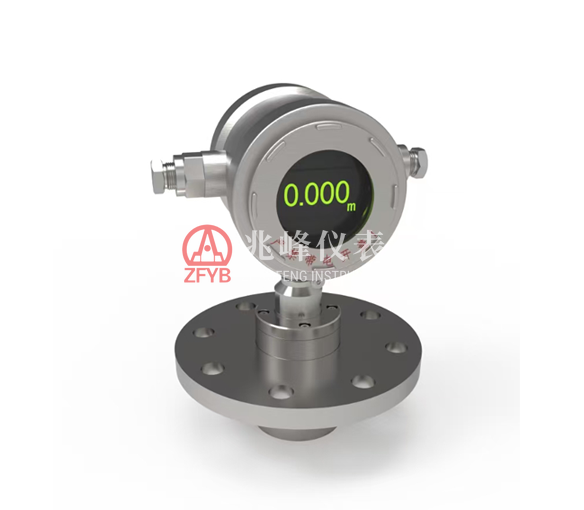

GUL горный взрывозащищенный и искробезопасный радарный датчик уровня (далее — прибор) состоит из датчика и преобразователя. Он определяет уровень жидкости или сыпучего материала на основе принципа отражения электромагнитных волн.
Прибор использует бесконтактный метод измерения, что делает его пригодным для измерения уровня в различных сложных условиях эксплуатации. Он оснащен высокоточной схемой измерения, преобразования, отображения и управления. Высокояркий OLED-дисплей показывает значения уровня в реальном времени (с несколькими выбираемыми единицами измерения). Он имеет интерактивный интерфейс с четырьмя кнопками управления для простого и интуитивно понятного использования. Параметры можно задавать с передней панели, и все настройки автоматически сохраняются.
Верхняя секция преобразователя выполнена во взрывонепроницаемом исполнении с корпусом из нержавеющей стали. Она содержит взрывонепроницаемые и искробезопасные схемы преобразования, обеспечивая искробезопасное питание и сбор сигналов для блока радарного датчика уровня.
Основные технические характеристики
Item | Технические параметры |
Точность | Класс 1 |
Частота измерения | 80GHz |
Рабочая влажность | 0～95% |
Рабочая температура | -40～75℃ |
Источник питания | 24VDC or 220VAC |
Рабочий ток | ＜100 mA DC |
Ширина луча антенны | ±2.75° |
Интервал выборки | ≥160ms (configurable) |
Аналоговый выход | （4～20）mADC |
Цифровой выход | RS485 (baud rate and higher-level protocol refer to user manual) |
Коммутационный выход | 1～2 релейных выхода |
Дисплей | OLED display |
Взрывозащищенная маркировка | Ex db[ib] I Mb |
Степень защиты | IP54 (standard type), IP65 (special type), compliant with GB/T 4208 |
Устойчивость к вибрации | <20m/s² |
Взрывозащищенные конструктивные особенности | Корпус выполнен из нержавеющей стали во взрывозащищенном исполнении. Кабельный ввод соответствует требованиям GB/T 3836.1 Ex cable entry. Необходимо использовать горный кабель с наружным диаметром (8–12) мм. Выходной кабель надежно припаян к PCB, затем герметизируется и зажимается с помощью уплотнительного кольца и кабельного ввода. Радарный датчик соединяется со взрывозащищенным корпусом через взрывозащищенный проходной терминал через стенку. |
Положение установки | • При установке над максимальным уровнем жидкости на 10 cm убедитесь, что поверхность радарной антенны параллельна поверхности жидкости. • При установке на резервуар расстояние до стенки резервуара должно быть более 0.5 m, и рекомендуется центральная установка. |
Способ установки | Монтаж на фланец DN80 (стандарт); другие фланцевые или резьбовые соединения доступны по запросу до оформления заказа. |
Параметры искробезопасности | Подробности см. в руководстве пользователя. |
Габаритные размеры | 207x269x200 |
Модель и технические характеристики
Модель | Диапазон измерения | Точность | Максимальное рабочее давление |
GUL10 | 0.06～3/5/10 | Класс 1 | 4.0MPa |
GUL20 | 0.1～15/20 |
GUL30 | 0.18～30 |
GUL40 | 0.2～40 |
