Обзор продукта

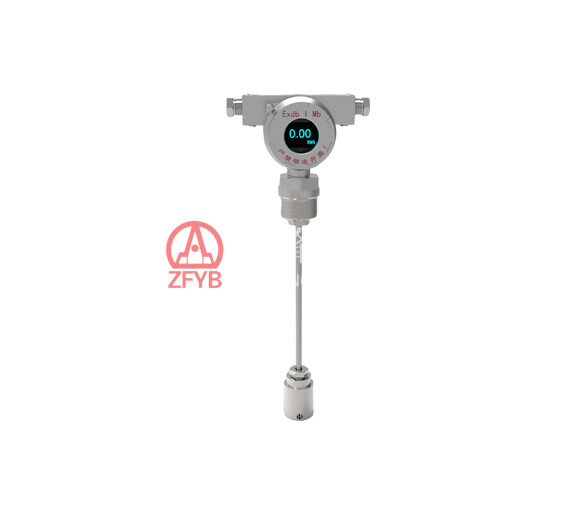

Прибор имеет стержневую или кабельную конструкцию и использует в качестве чувствительного элемента сухой керамический емкостный или диффузионно-кремниевый гидростатический датчик уровня. Он оснащен высокоточной схемой измерения, преобразования, отображения и управления, обеспечивая два независимых выходных переключающих сигнала и выходной токовый сигнал (4–20) mA. Высокояркий OLED-дисплей показывает текущие значения уровня в реальном времени (с несколькими выбираемыми единицами измерения). Прибор оснащен интерактивным интерфейсом с тремя кнопками управления для простого и интуитивно понятного использования. Параметры можно настраивать через переднюю панель, при этом все настройки автоматически сохраняются.
Прибор объединяет измерение, локальную индикацию, выход управления и выход преобразователя в компактном корпусе. Он отличается широким диапазоном измерений, несколькими типами технологических присоединений и вариантами материалов. Широко используется для контроля и управления уровнем в подземном и поверхностном оборудовании угольных шахт, значительно повышая уровень автоматизации.
Прибор выполнен во взрывозащищенном корпусе из нержавеющей стали и использует искробезопасную схему, разработан и изготовлен в строгом соответствии со стандартами GB/T 3836. Маркировка взрывозащиты: Ex db ib I Mb. Этот продукт также может использоваться отдельно как взрывонепроницаемое устройство.
Основные технические характеристики
Item | Технические параметры |
Источник питания | 24 VDC (standard); operating range:（18～27）VDC |
Выходной сигнал | (4～20)mADC (искробезопасный выход) |
Точность | Выход преобразователя: Класс 1; Дисплей: Класс 1; Управление: Класс 1 |
Выход управления | Герметизированное взрывозащищенное реле. Коммутационная способность: • AC circuit: ≤250 VA, ≤3 A, ≤250 V ; • DC circuit: ≤150 W, ≤2 A, ≤125 V |
Дисплей | OLED display |
Потребляемая мощность | ＜3W |
Температурная компенсация | （-20～70）℃ |
Степень защиты | IP54 (standard type), IP65 (special type), compliant with GB/T 4208 |
Устойчивость к вибрации | <20m/s² |
Взрывозащищенная маркировка | Ex db ib I Mb |
Взрывозащищенные конструктивные особенности | Корпус изготовлен из нержавеющей стали с взрывонепроницаемым исполнением. Смотровое окно выполнено из закаленного стекла. Степень защиты: IP54. Кабельный ввод соответствует требованиям GB/T 3836.1 для Ex кабельных вводов. Необходимо использовать шахтный кабель с наружным диаметром (8–12) mm. |
Положение установки | Может устанавливаться в любом положении. |
Резьба присоединения к давлению | G1 1/2” или M48 × 2 наружная резьба (стандартный резьбовой монтаж); другие типы резьбы необходимо указывать при заказе. |
Вес | 3.6kg |
Модель и характеристики
Модель | Диапазон измерения / управления | Максимальное рабочее давление | Выход преобразователя | Выход управления | Примечания |
GUD10K(A) | （0～10）m | 0.4MPa | （4～20）mA | Два независимых выходных переключающих сигнала (уставка срабатывания, направление переключения и дифференциал переключения могут настраиваться независимо). | Управляющие переключатели имеют пассивные контакты. |
• Диапазон 10 m является стандартным верхним пределом. Другие диапазоны могут быть изготовлены по требованиям пользователя. Минимальный диапазон измерения составляет (0–0.5) m, а максимальный — 100 m. • Прибор определяет уровень жидкости путем измерения гидростатического давления в точке измерения. Гидростатическое давление в точке, находящейся в жидкости, пропорционально расстоянию между этой точкой и поверхностью жидкости, то есть: P = ρgh. Для данной среды и места установки ρ и g являются постоянными; следовательно, уровень (расстояние от точки измерения до поверхности жидкости) определяется только гидростатическим давлением (давлением). • Примечание: средой измерения по умолчанию является вода с удельным весом 1. Для других сред необходимо выполнить компенсацию в соответствии с удельным весом. |
