Обзор продукта

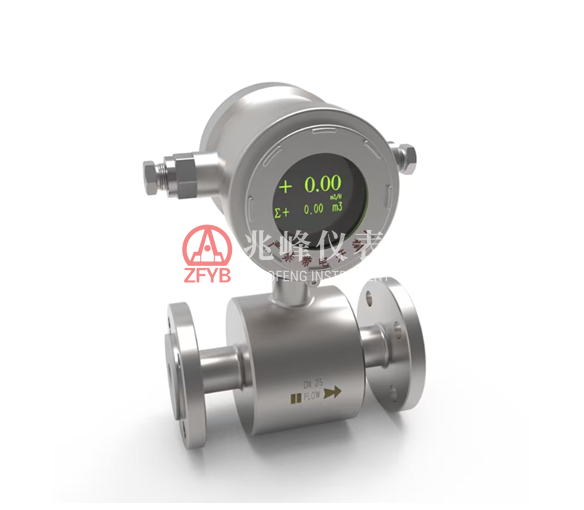

Взрывозащищённый и искробезопасный герметизированный электромагнитный датчик расхода для горнодобывающей промышленности GLD (далее — прибор) состоит из датчика и преобразователя. Он работает на основе закона электромагнитной индукции Фарадея и подходит для измерения объёмного расхода проводящих жидкостей с проводимостью более 5 μs/cm. Он может широко использоваться для измерения и управления расходом различных водных сред и других проводящих жидкостей. Помимо общих проводящих жидкостей, он также подходит для сильно коррозионных жидкостей, таких как сильные кислоты и щёлочи, а также для однородных жидко-твёрдых двухфазных суспензий, таких как пульпа, рудная пульпа и бумажная масса. Он широко используется для измерения и управления расходом в подземных и открытых угольных шахтах.
Верхняя часть преобразователя выполнена во взрывонепроницаемом исполнении, имеет корпус из нержавеющей стали и содержит взрывонепроницаемую и искробезопасную преобразующую схему. Нижняя часть представляет собой литой (герметизированный) искробезопасный композитный узел измерительной трубки электромагнитного расходомера.
Основные технические характеристики
Item | Технические параметры |
Точность | Класс 0.5; Класс 1 |
Источник питания | (86～265)VAC or (18～36)VDC |
Рабочий ток | ≤300mADC |
Аналоговый выход | （4～20）mA ток /（1～5）V напряжение |
Цифровой выход | CAN2.0B or RS485; подробности о скорости передачи и протоколе см. в руководстве пользователя. |
Коммутационный выход | 1～2 релейных выхода |
Дисплей | OLED display |
Взрывозащищенная маркировка | Ex db[ib]m I Mb；(взрывонепроницаемая, искробезопасная и герметизированная композитная конструкция; основной блок взрывонепроницаемый, датчик — герметизированного искробезопасного типа) |
Степень защиты | IP54 (соответствует GB/T 4208) |
Устойчивость к вибрации | <20m/s² |
Взрывозащищенные конструктивные особенности | Корпус выполнен из нержавеющей стали во взрывонепроницаемом исполнении. Степень защиты — IP54. Ввод кабеля соответствует требованиям GB/T 3836.1 Ex к кабельному вводу. Выходной кабель надёжно припаян к печатной плате, затем герметизирован и обжат с помощью уплотнительного кольца и кабельного ввода. Необходимо использовать горный кабель с наружным диаметром (8–12) mm. |
Проводимость среды | ＞5μs/cm |
Диапазон скорости потока | （0.38～12）m/s |
Диапазон измерения | Программируемый полный диапазон расхода в пределах измеряемого диапазона скорости (подробности уточняются перед заказом) |
Рабочее давление | DN65：PN≤4MPa；DN100：PN≤2.5MPa。 |
Материал электродов | Стандарт: 316L; по выбору: Hc (Hastelloy C), Hb (Hastelloy B), Ti, Ta |
Материал футеровки | PTFE (Polytetrafluoroethylene) |
Материал футеровки (PTFE) — основные свойства и область применения：
Основные свойства | Область применения |
• Устойчив к кипящей соляной кислоте, серной кислоте, азотной кислоте и царской водке • Также устойчив к щелочам и различным органическим растворителям • Низкая износостойкость и плохие адгезионные свойства. | • Диапазон температур: -40 ℃ до +180 ℃ • Подходит для коррозионных сред, таких как кислоты и щёлочи, а также для санитарных сред • Не подходит для вакуумных (отрицательное давление) трубопроводов. |
Модель и характеристики
Единица измерения: m³/h
Модель | Стандартный диапазон измерения | Регулируемый диапазон | Точность преобразователя & управления | Максимальное рабочее давление |
GLD65/70 | 7-70 | 1.05-10.5,2.8-28,4.2-42，5.6-56 | Класс 0.5, Класс 1 | 4.0MPa |
GLD100/200 | 20-200 | 3-30，8-80，12-120,16-160 | Класс 0.5, Класс 1 | 2.5MPa |
