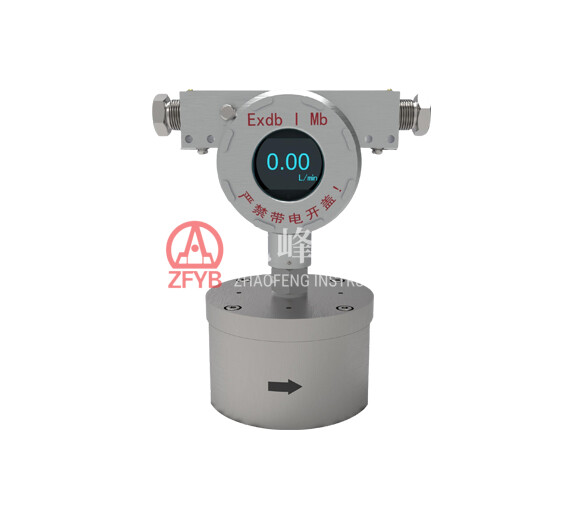

GLC25/100 Датчик потока для горной взрывозащищенной техники

Датчик потока для горной взрывозащищенной техники GLC25/100 (далее — прибор) использует прецизионный зубчатый элемент измерения расхода. Он подходит для средне- и высоковязких жидкостей (как правило, с вязкостью ≥10 mm²/s), некоррозионных, чистых и смазывающих сред для измерения и контроля низких и средних расходов. Диапазон измерения составляет от (0–0.1) L/min до (0–250) L/min. Он подходит для прецизионного распределения потока в многоточечных системах смазки, мониторинга и пакетного управления, а также может отображать температуру среды. Максимальное рабочее давление может достигать 32 MPa. Рабочая среда не должна содержать твердых частиц или ферромагнитных примесей; рекомендуется комбинированный фильтр. Версии для высоковязких сред могут использоваться для измерения потока смазочной консистентной смазки.

Горнорудные расходомеры

Купить сейчас

Свяжитесь с нами

Обзор продукта

Датчик расхода для взрывозащищённого исполнения GLC25/100 для горнодобывающей промышленности (далее — прибор) использует прецизионный зубчатый чувствительный элемент измерения расхода. Он подходит для средне- и высоковязких жидкостей (обычно с вязкостью ≥10 mm²/s), неагрессивных, чистых и смазывающих сред для измерения и управления низким и средним расходом. Диапазон измерения составляет от (0–0.1) L/min до (0–250) L/min. Он подходит для точного многоточечного распределения смазочного потока, мониторинга и пакетного управления, а также может отображать температуру среды. Максимальное рабочее давление может достигать 32 MPa. Рабочая среда не должна содержать твёрдых частиц или ферромагнитных примесей; рекомендуется комбинированный фильтр. Версии для высоковязких сред могут использоваться для измерения расхода смазочной консистентной смазки.

Верхняя часть прибора выполнена во взрывонепроницаемом исполнении, с корпусом из литой нержавеющей стали, разработанным и изготовленным в строгом соответствии со стандартами GB/T 3836. Маркировка взрывозащиты:

Ex db I Mb. Нижняя часть представляет собой полностью механический чувствительный узел измерения расхода с зубчатой передачей.

Прибор объединяет локальную индикацию, выход управления и выход преобразователя в компактной конструкции. Он удобен в установке и обслуживании и широко применяется для обнаружения и управления сигналами расхода в подземном и наземном горнодобывающем оборудовании для угольных шахт, значительно повышая уровень автоматизации.

Основные технические характеристики

Позиция	Технические параметры
Точность преобразователя и управления	Класс 1 (стандартный диапазон); Класс 1.5 (при изменении диапазона)
Источник питания	(18～36) VDC (нормально); максимальный рабочий диапазон: (9～36) VDC (при работе ниже 12 V сопротивление нагрузки выходного тока не должно превышать 100 Ω).
Выход сигнала	(4～20)mA DC
Выходная мощность переключателя	Герметизированное взрывозащищённое реле(2 выхода реле): • AC цепь: ≤250 VA, ≤3 A, ≤250 V; • DC цепь: ≤150 W, ≤2 A, ≤125 V
Дисплей	OLED-дисплей
Потребляемая мощность	<3W
Маркировка взрывозащиты	Ex db I Mb
Степень защиты	IP54 (стандартный тип), IP65 (специальный тип), соответствует GB/T 4208.
Вибростойкость	<20m/s²
Конструктивные особенности взрывозащиты	Корпус выполнен из нержавеющей стали во взрывонепроницаемом исполнении. Смотровое окно изготовлено из закалённого стекла. Кабельный ввод соответствует требованиям к Ex кабельному вводу, указанным в приложении GB/T 3836.1. Необходимо использовать горный кабель с наружным диаметром (8–12) mm.
Способ установки	Резьбовой монтаж. Для специальных изделий по запросу могут быть предоставлены другие способы крепления, такие как фланцевое исполнение или быстроразъёмные соединители. Вал шестерни должен быть установлен либо вертикально, либо горизонтально относительно земли.
Габаритные размеры	170x215x119
