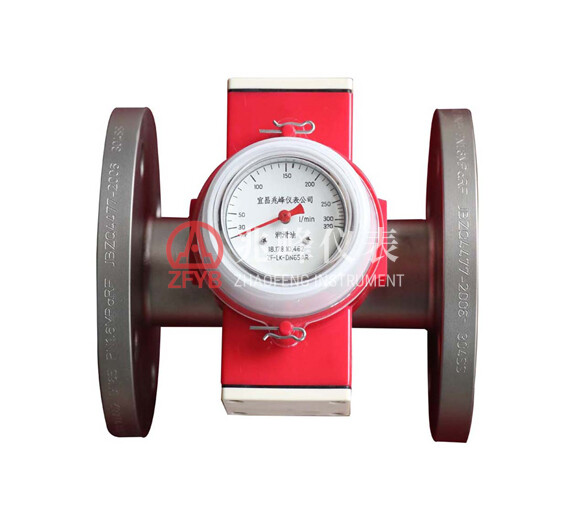

Обзор:

●Тип измерения: Измерение расхода на основе смещения с использованием конической трубки и мишени

● Варианты выхода:Сигнал переключения при превышении или падении расхода ниже заданного значения

● Применение:Системы охлаждения и смазки в промышленном оборудовании, таком как генераторы, компрессоры и двигатели

● Направление потока:Вертикальное, горизонтальное или индивидуальное

● Особенности: Магнитная муфта для точного контроля расхода, прочная конструкция, четкий индикатор потока и универсальные варианты установки

Основные технические характеристики:

● Диапазон измерения:

   o ZF-LZK1: 0.02 - 30 m³/h

   o ZF-LZK2: 0.02 - 30 m³/h

   o HZF-LZK3: 10 - 150 m³/h

● Типы соединений:

   o Резьбовое: 3/4" - 2 1/2"

   o Фланцевое: DN15-DN65 (1/2"-2 1/2"), DN80-DN200

   o Индивидуальное: По запросу

● Материалы:

   o Корпус: Нержавеющая сталь 304/316L

   o Оболочка: Пластик

● Система измерения:Смещение мишени с конической трубкой (3 мишени)

● Направление потока:Вертикальное (H), Горизонтальное (V), Индивидуальное (по запросу)

● Максимальное рабочее давление:

   o Резьбовое: 4.0 МПа

   o Фланцевое: 4.0 МПа (ZF-LZK2), 1.6 МПа (HZF-LZK3)

   o Индивидуальное: По запросу

● Температура среды (°C):

   o Стандартная: ≤120°C

   o Специальная: По запросу

● Вязкость среды (mPa.s):

   o Стандартная: ≤30

   o Специальная: По запросу

● Повторяемость переключения:±2.5%

● Точность измерения: ±12%

● Типы аварийных переключателей:

   o K1: 1 нормально замкнутый или 1 нормально разомкнутый контакт (бистабильный)

   o K2: 2 нормально замкнутых или 2 нормально разомкнутых контакта (бистабильный)

   o KV1: 1 усиленный контакт реле (бистабильный)

   o KV2: 2 усиленных контакта реле (бистабильный)

● Мощность контактов:

   o K1, K2: Макс 12ВА (питание 24В постоянного тока или 220В переменного тока, предпочтительно 24В постоянного тока)

   o KV1, KV2: Макс 1200ВА (питание 24В постоянного тока или 220В переменного тока)

● Питание усиленного реле: 220В переменного тока, 24В постоянного тока

●Время отклика:5-12мс

● Степень защиты:IP65

● Взрывозащищенность:

   o Искробезопасное исполнение: Exia Ⅱ CT5Ga

   o Взрывозащищенное исполнение: Exd Ⅱ CT5Gb
