Целевой расходомер LBT | Надежное измерение расхода для сложных промышленных задач

В сложных промышленных условиях измерение расхода часто осложняется высокой температурой, высоким давлением, вязкими средами, электромагнитными помехами и комплексными условиями монтажа. В таких условиях традиционные расходомеры могут демонстрировать нестабильность измерений, требовать более частого обслуживания или иметь ограниченную применимость.

Для решения этих задач компания Zhaofeng Instrument представляет новый целевой расходомер серии LBT — надежное механическое решение для измерения расхода, разработанное для стабильной работы в широком спектре промышленных применений.

Основанная на проверенном принципе измерения силы и прецизионной механической конструкции, серия LBT обеспечивает стабильное и прямое измерение расхода жидкостей, газов, насыщенного пара, перегретого пара и высоковязких жидкостей. Она особенно подходит для сложных применений в нефтегазовой, нефтехимической, теплоэнергетической, металлургической отраслях и в системах управления общепромышленными процессами.

Три ключевых преимущества для сложных промышленных применений

01. Стабильная работа без внешнего электропитания

Серия LBT использует механическую измерительную конструкцию и не требует внешнего источника питания для основной индикации расхода. Это делает ее особенно подходящей для удаленных установок, наружных станций и мест с ограниченными возможностями электроснабжения или прокладки сигнальной проводки. Благодаря снижению зависимости от внешнего питания и электронных компонентов расходомер помогает минимизировать влияние колебаний электропитания и неисправностей проводки, обеспечивая надежную локальную индикацию расхода для непрерывной промышленной эксплуатации.

02. Прочная конструкция и низкие требования к обслуживанию

Расходомер оснащен прецизионным трехопорным торсионно-трубчатым механизмом, разработанным для стабильной передачи усилия и длительной механической работы. Его прочная конструкция обеспечивает отличную механическую устойчивость и износостойкость, а оптимизированный передаточный механизм способствует снижению ненужных механических нагрузок и повышению стабильности работы. Благодаря надежной механической конструкции и отсутствию необходимости в сложных регламентных операциях серия LBT помогает сократить частоту регулировок и технического обслуживания, снижая совокупную стоимость владения.

03. Широкий диапазон применения и простой монтаж

Серия LBT предназначена для измерения жидкостей, газов, насыщенного пара, перегретого пара и высоковязких сред при условии совместимости выбранных смачиваемых материалов с технологической средой.

Стандартные модели охватывают размеры труб от DN20 до DN100, номинальные давления от PN16 до PN100; также доступны индивидуальные высоконапорные исполнения. Расходомер поддерживает горизонтальный и вертикальный монтаж, а фланцевые соединения по стандартам GB или ANSI облегчают интеграцию в существующие трубопроводные системы. Это делает серию LBT практичным решением как для новых установок, так и для модернизации оборудования на действующих промышленных трубопроводах.

Как работает целевой расходомер LBT?

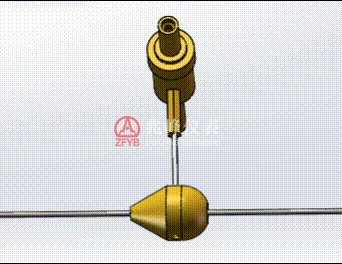

Серия LBT работает по проверенному принципу целевого измерения расхода. Когда жидкость или газ проходит по трубопроводу, он создает усилие на целевой пластине. Это усилие напрямую связано с расходом и плотностью среды. Создаваемое усилие передается через соединительный шток на механизм уравновешивания усилия. Прецизионный трехопорный торсионно-трубчатый узел преобразует механическое усилие в контролируемое перемещение. Затем перемещение усиливается внутренним зубчатым механизмом, который приводит в действие механический циферблат и обеспечивает прямую индикацию мгновенного расхода.

Процесс измерения

Поток среды → Усилие на целевой пластине → Передача усилия → Балансировка торсионной трубкой → Механическое усиление → Индикация расхода

Эта простая измерительная цепочка сводит к минимуму количество ненужных электронных компонентов и обеспечивает простое, стабильное и надежное решение для непрерывного промышленного мониторинга расхода.

Основные технические характеристики

Надежная механическая конструкция для длительной эксплуатации

Целевой расходомер LBT разработан на основе нескольких ключевых механических компонентов.

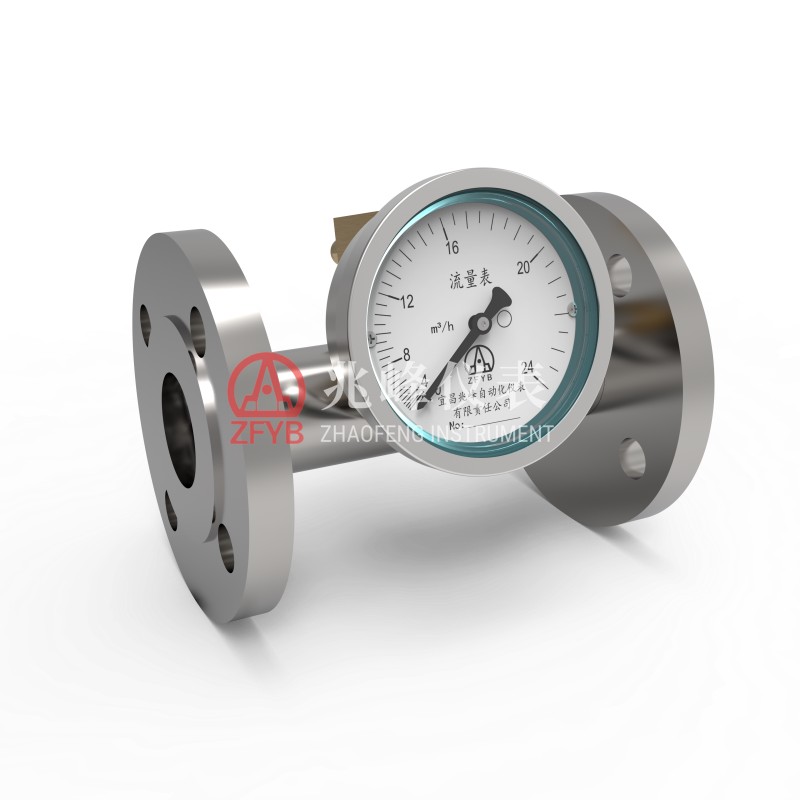

1. Напорный корпус расходомера

Основной корпус, воспринимающий давление, изготовлен из нержавеющей стали и оснащен стандартным фланцевым соединением с технологическим трубопроводом. Его жесткая конструкция обеспечивает хорошую устойчивость к давлению и деформации, способствуя стабильной работе в сложных условиях давления.

2. Целевая пластина и узел измерения усилия

Целевая пластина является основным чувствительным элементом расходомера.

Серия LBT использует специально разработанную изогнутую целевую пластину. Когда технологическая среда проходит через трубопровод, на целевую пластину воздействует усилие, соответствующее скорости потока.

Оптимизированная геометрия целевой пластины обеспечивает:

·Высокую чувствительность измерения

·Более равномерное распределение усилия

·Снижение механической вибрации

·Стабильную зависимость между усилием и расходом

·Настраиваемые варианты материалов

В зависимости от применения материалы целевой пластины могут выбираться или изготавливаться по индивидуальному заказу с учетом требований к износостойкости, коррозионной стойкости и совместимости с технологической средой.

3. Прецизионный передаточный узел уравновешивания усилия

Серия LBT оснащена прецизионным трехопорным торсионно-трубчатым механизмом уплотнения и передачи.

Оптимизированная механическая конструкция усиливает измеренное перемещение перед приведением в действие внутреннего механизма. Это помогает снизить требуемый коэффициент усиления механизма и улучшает:

·Механическую устойчивость

·Плавность работы механизма

·Стабильность измерений

·Долговременную надежность

Встроенное механическое устройство ограничения и защиты помогает предотвращать чрезмерное перемещение, снижая риск повреждения механизма и минимизируя влияние чрезмерного перемещения на линейность измерений. В зависимости от конфигурации изделие может поддерживать рабочее давление до 32 MPa.

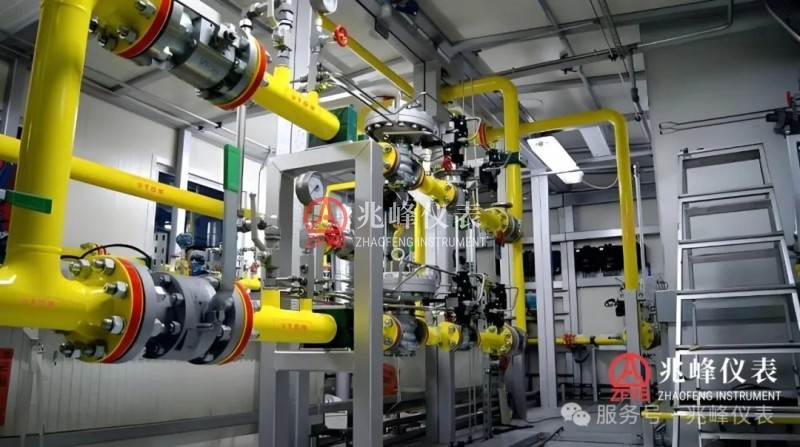

Разработан для сложных промышленных процессов

Целевой расходомер LBT подходит для применений, в которых важны механическая прочность, адаптируемость к процессу и простота обслуживания.

Типичные области применения включают:

·Нефтегазовая отрасль

·Нефтехимическая переработка

·Теплоэнергетика и паровые системы

·Металлургия

·Химическая переработка

·Промышленное производство

·Вспомогательные технологические системы

·Измерение расхода на действующих трубопроводах

Механический принцип работы делает серию LBT особенно привлекательной для применений, где условия окружающей среды, электромагнитные помехи или ограниченный доступ к электропитанию и сигнальной проводке могут усложнять электронное измерение расхода.

Индивидуальная настройка под условия вашего процесса

Различные промышленные процессы требуют различных материалов, номинальных давлений, температурных диапазонов, размеров труб и диапазонов измерения.

В Zhaofeng Instrument мы можем сконфигурировать целевой расходомер LBT в соответствии с вашими конкретными требованиями к процессу, включая:

Среда → Диапазон расхода → Размер трубы → Давление → Температура → Материал → Стандарт соединения

Наша инженерная команда может рекомендовать подходящую конфигурацию на основе характеристик вашей среды, рабочего давления и температуры, спецификаций трубопровода и условий монтажа.

Надежное измерение расхода начинается с правильного проектирования

Для промышленного измерения расхода надежность определяется не только точностью измерений — она также зависит от механической устойчивости, совместимости с процессом, гибкости монтажа и возможности долгосрочного обслуживания. Благодаря проверенному принципу целевого измерения расхода, прочной механической конструкции, широкой совместимости с технологическими процессами и настраиваемой конфигурации целевой расходомер серии LBT представляет собой надежное решение для сложных промышленных задач измерения расхода.

Zhaofeng Instrument стремится предоставлять надежные решения для измерения и управления промышленными процессами по всему миру.

Нужен целевой расходомер для вашего применения?
Отправьте нам информацию о вашей среде, диапазоне расхода, размере трубы, рабочем давлении и температуре, и наша команда поможет вам выбрать подходящую конфигурацию серии LBT.
