В промышленном производстве манометры являются незаменимыми измерительными приборами, широко используемыми в горнодобывающей, нефтяной, химической, энергетической и металлургической отраслях. Выбор подходящего промышленного манометра не только обеспечивает безопасность и эффективность производства, но и продлевает срок службы оборудования. В этой статье представлено подробное руководство по выбору и ответы на часто задаваемые вопросы о промышленных манометрах. Также кратко представлены несколько связанных продуктов от Zhaofeng Instruments, чтобы помочь вам сделать оптимальный выбор при подборе и использовании.

I. Основные принципы работы манометров

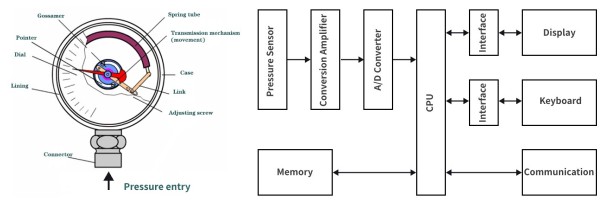

Механические манометры | Электронные манометры

Промышленные манометры работают, измеряя и отображая давление жидкостей (жидкостей или газов). В зависимости от принципа работы они в основном делятся на механические и электронные манометры. Механические типы обычно используют трубку Бурдона или мембрану в качестве чувствительного элемента, тогда как электронные типы полагаются на датчики и электронные схемы для измерения давления.

II. Руководство по выбору манометра

При выборе промышленного манометра следует учитывать следующие факторы:

1. Диапазон измерения

Выберите диапазон измерения, подходящий для фактического применения. Как правило, нормальное рабочее давление не должно превышать двух третей верхнего предела диапазона манометра. Например, если рабочее давление составляет 6.3 МПа, следует выбрать манометр с диапазоном 0–10 МПа.

2. Класс точности

Класс точности определяет точность измерения. Обычные манометры, капсульные манометры и мембранные манометры обычно требуют класса 1.6 или 2.5. Для точных измерений и калибровки рекомендуется использовать механические манометры класса 0.4, 0.25 или 0.16.

3. Тип соединения

Убедитесь в совместимости с типом соединения оборудования, таким как резьбовое, фланцевое или быстроразъемное соединение. Проверьте тип и размеры перед выбором.

4. Рабочая среда

Условия окружающей среды сильно влияют на производительность и срок службы. Для высоких температур, низких температур или коррозионных сред выбирайте манометры, предназначенные для таких условий. Также могут потребоваться дополнительные требования, такие как антивибрационные, взрывозащищенные или защитные корпуса.

5. Специальные функции

В зависимости от потребностей приложения выбирайте манометры с дополнительными функциями, такими как электрические выходные сигналы, сигнализация или дистанционная передача. Это повышает интеллектуальность измерений и упрощает мониторинг и управление данными.

III. Продукты Zhaofeng Instrument – манометры

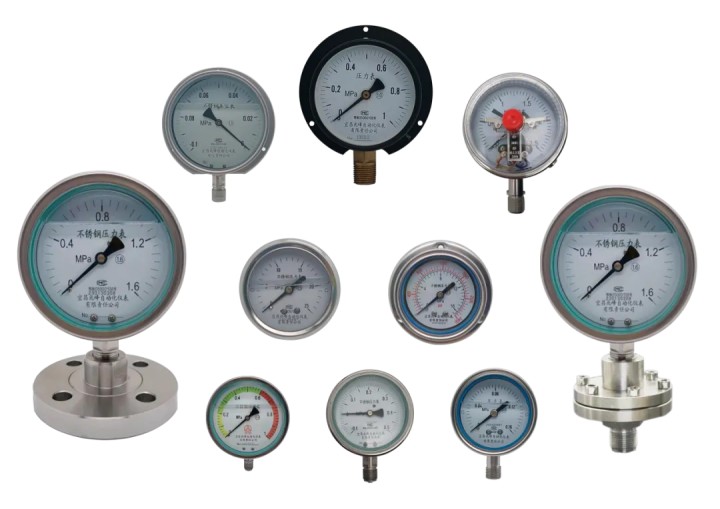

Серии продуктов:

1. Стандартные манометры серии Y

Подходят для измерения давления жидкостей, газов или пара, не вызывающих коррозию чувствительного элемента, в условиях с минимальной пульсацией или вибрацией.

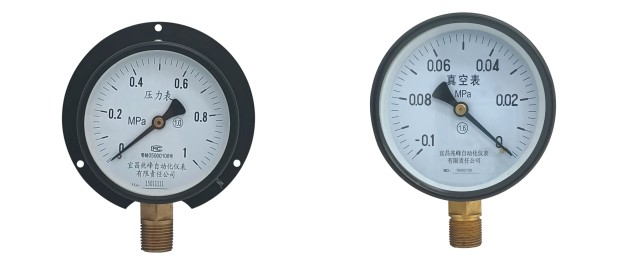

Y-104 Радиальный манометр с передним краем             Y-100 Вакуумный манометр

2. Антивибрационные манометры серии YZ

Предназначены для работы в условиях сильных вибраций, пульсаций, ударов и внезапной разгрузки. Заполнены демпфирующими жидкостями, такими как силиконовое масло или глицерин, для стабильных показаний.

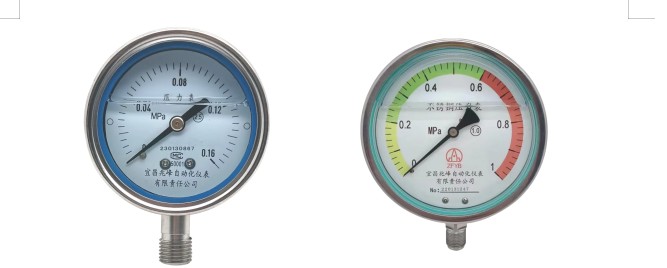

Y-150 Антивибрационный манометр         Y-150 Антивибрационный манометр

                                                         (с цветовой зоной)

3. Манометры из нержавеющей стали серии YB

Широко используются в процессах, требующих устойчивости к коррозии, вибрации или улучшенного внешнего вида. Антивибрационные версии заполнены силиконовым маслом или глицерином.

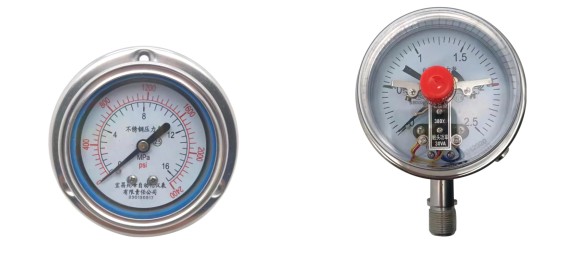

Y-101 Осевой манометр с передним краем из нержавеющей стали         Y-100J Радиальный манометр без краяс электрическим контактом

4. Мембранные манометры серии YP

Используют мембранный чувствительный элемент, подходят для вязких, кристаллизующихся или высокотемпературных жидкостей и газов. Обычно используются для низких давлений до 2.5 МПа.

YP-100 Мембранный манометр

5. Коррозионностойкие мембранные манометры серии YTP

Используют структуру косвенного измерения, подходят для вязких, кристаллизующихся, высококоррозионных или высокотемпературных жидкостей и газов. Изготовлены из нержавеющей стали, с мембранами из различных материалов.

YTP-100 Мембранный манометр

6. Специальные манометры

Разработаны на основе потребностей пользователей, подходят для измерения кислорода, водорода, аммиака и других специальных газов или сред, обеспечивая безопасную и надежную работу.

Основные технические характеристики:

1. Точность: класс 1.0 (специальный), класс 1.6, класс 2.5

2. Рабочая температура:

Стандартная: среда -20 до 70 °C; окружающая -25 до 55 °C;

Специальная: среда -41 до 70 °C; окружающая -41 до 60 °C

3. Устойчивость к вибрации:

Стандартная: V.H.3;

Антивибрационная: V.H.4 (по GB/T17214.3)

4. Материалы чувствительной системы:

Трубка Бурдона: оловянная бронза QSn4-0.3 или нержавеющая сталь 316L;

Соединение: медный сплав или нержавеющая сталь 304

Фланец: нержавеющая сталь 304 или указанные материалы

Мембрана: нержавеющая сталь 316L или указанные материалы

5. Материалы корпуса:

Стандартный: хромированная углеродистая сталь;

Нержавеющая сталь: 1Cr18Ni9Ti или 0Cr18Ni9

6. Типичные диапазоны измерения:

Вакуум/комбинированные диапазоны: -0.1–0; -0.1–0.15, 0.3, 0.5, 0.9, 1.5, 2.4

Диапазоны давления: 0–0.1, 0.16, 0.25, 0.4, 0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60 МПа

IV. Часто задаваемые вопросы о манометрах

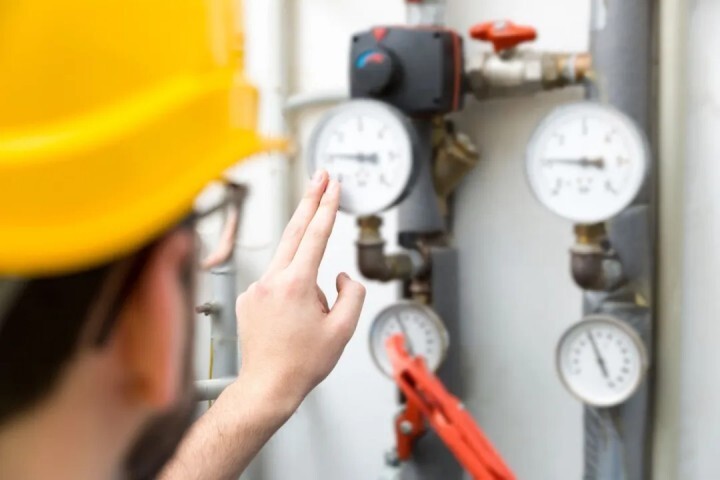

V. Установка, обслуживание и уход

Для обеспечения долгосрочной стабильности манометры должны проходить регулярное техническое обслуживание:

Руководство пользователя

1. Выбор прибора: Для стабильного давления используйте 1/3–2/3 полной шкалы; для пульсирующего давления не превышайте 3/4 диапазона.

2. Условия установки: Избегайте чрезмерной вибрации или пульсации. Используйте охлаждающие элементы, если среда превышает 70 °C. Выбирайте демпфирующие устройства или заполненные жидкостью типы при высокой пульсации или вибрации.

3. Монтаж: Устанавливайте через панель приборов или опорные трубопроводы. Проверьте модель/спецификации перед установкой.

Обслуживание

· Регулярная калибровка: обычно каждые шесть месяцев

· Избегайте механических ударов или сильной вибрации

· Содержите манометр в чистоте

· Используйте коррозионностойкие типы в агрессивных средах

· Немедленно прекратите использование и проведите ремонт при утечке, повреждении или отказе указателя; повторное использование только после квалифицированной проверки

Следуя этому руководству по выбору и советам по устранению неисправностей, вы лучше поймете и сможете работать с промышленными манометрами. Для дополнительных вопросов не стесняйтесь обращаться к нам — мы стремимся предоставить вам профессиональные решения.

Спасибо за прочтение, и желаем вам успехов в работе!

Примечание: Манометры, представленные в этой статье, представляют лишь часть нашего ассортимента. Для получения дополнительной информации посетите наш веб-сайт, подпишитесь на наши социальные сети или обратитесь напрямую за консультацией.
